柱塞截止阀结构及特点

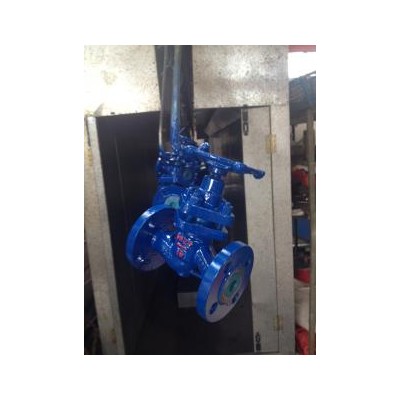

柱塞截止阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。
在阀门中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。杜绝了内泄漏。
由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高了阀门的使用寿命。
本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖、用途广泛的新产品。其优越性远胜于普通截止阀。
柱塞截止阀的运用范围
●阀门设计、制造按：GBl2235《法兰连接钢截止阀升降式止回阀》的规定。
●阀门的结构长度按：GBl2221《法兰连接金属阀门长度》系列尺寸。API阀心结构长度按ANSI 16110-86有关尺寸选用。
●阀门连接法兰尺寸按：HGJl44-76-91《钢制管法兰、垫片、紧固件》及HG标准中的尺寸选用。
●阀门检查和试验按：GB/T13927《阀门的实验和检验》及API 598《阀门的实验和检验》要求。
柱塞截止阀的安装和维修
●本公司生产的柱塞截止阀出厂前均进行过严格试压、验收。使用时只需将外表及孔腔清洗干净，不必拆洗和更换。
●本阀门可在任意位置安装，介质流动方向见阀体上箭头所示。
●经过一段时间的使用，密封环如有磨损有渗漏必须先将阀门关闭后，再将中法兰螺栓均匀略加旋紧以至下渗漏即可，
●不宜盲目将螺栓拧得太紧。同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。
柱塞截止阀的结构规范
|
PNl.6-4.0 |
DNl5-250 |
PNl.6-4.0 |
DN≥250 |
|
柱塞截止阀 |
平衡式柱塞截止阀 |
||
|
阀体材料 |
适用温度 |
适用介质 |
压力范围 |
|
铸钢 |
≤425℃ |
水、蒸汽、石油产品 |
PNl.6-1.6MPa |
|
不锈钢 |
≤300℃ |
硝酸、醋酸 |
通径范围 |
|
含钼不锈钢 |
≤300℃ |
氮、氢、氨尿素等 |
DNl5-500mm |
|
1.6-MPa UJ41H-16C UJ41W-16CP/R |
|||||||||||||||||||
|
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
||
|
主要外形尺寸 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
698 |
787 |
914 |
987 |
|
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
405 |
460 |
520 |
580 |
640 |
||
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
||
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
320 |
375 |
435 |
485 |
545 |
||
|
b |
14 |
14 |
14 |
16 |
16 |
16 |
18 |
20 |
20 |
22 |
24 |
26 |
30 |
30 |
34 |
36 |
40 |
||
|
Z-φd |
4-φ14 |
4-φ14 |
4-φ14 |
4-φ18 |
4-φ18 |
4-φ18 |
4-φ18 |
8-φ18 |
8-φ18 |
8-φ18 |
8-φ23 |
12-φ23 |
12-φ25 |
12-φ25 |
16-φ25 |
16-φ30 |
20-φ34 |
||
|
H |
133 |
170 |
178 |
195 |
230 |
250 |
272 |
300 |
312 |
365 |
400 |
460 |
940 |
985 |
1100 |
1395 |
1480 |
||
|
重量 |
kg |
3.6 |
4.5 |
6 |
8 |
11 |
15 |
21 |
32 |
44 |
62 |
85 |
148 |
260 |
340 |
552 |
752 |
1400 |
|
