首页 > 供应产品 > PZ943X H F电动对夹式刀形闸阀

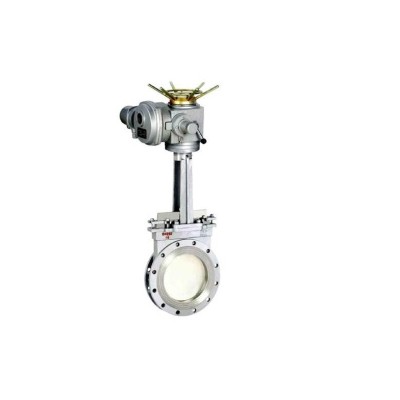

PZ943X H F电动对夹式刀形闸阀
单价 面议对比
询价 暂无
浏览 581
发货 浙江温州市付款后3天内
品牌 德邦
过期 长期有效
更新 2021-03-24 17:59

详细信息

主要零件材料

体、盖 闸板 阀杆 密封面
不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金
性能规范
公称压力（MPa） 壳体试验（MPa） 密封试验（MPa） 工作温度 适用介质
1.0 1.5 1.1 ≤100℃-425℃ 纸浆、污水、煤浆、灰、渣水混和物
1.6 2.4 1.8 ≤100℃
主要外型及连接尺寸(mm)
公称压力 DN L D1 D2 H A B C D N-ф 电装型号
0.6Mpa 50 48 90 110 600 215 125 318 197 4-M12 DZ10
65 48 110 130 670 215 125 318 197 4-M12 DZ10
80 51 125 150 680 215 125 318 197 4-M16 DZ10
100 51 145 170 700 215 125 318 197 4-M16 DZ10
125 57 175 200 720 215 125 318 197 8-M16 DZ10
150 57 200 225 790 215 125 318 197 8-M16 DZ10
200 70 255 280 850 215 125 363 197 8-M16 DZ15
250 70 310 335 1100 215 125 363 197 12-M16 DZ20
300 76 362 395 1180 215 125 363 197 12-M20 DZ20
350 76 412 445 1280 215 125 363 197 12-M20 DZ30
400 89 462 495 1460 215 125 363 197 16-M20 DZ45
450 89 518 550 1600 240 235 437 277 16-M20 DZ45
500 114 568 600 1800 240 235 437 277 16-M20 DZ60
600 114 670 705 2100 240 235 437 277 20-M22 DZ60
700 127 775 810 2300 274 260 526 283 24-M22 DZ90
800 127 880 920 2500 274 260 526 283 24-M27 DZ120
900 154 980 1020 2700 319 295 554 309 24-M27 DZ180
1000 165 1080 1120 2900 319 295 554 309 28-M27 DZ250
1200 190 1295 1340 2300 319 295 554 309 32-M30 DZ250
1.0MPa 50 48 160 125 600 215 125 318 197 4-M16 DZ10
65 48 120 145 670 215 125 318 197 4-M16 DZ10
80 51 135 160 680 215 125 318 197 4-M16 DZ10
100 51 155 180 700 215 125 318 197 8-M16 DZ10
125 57 185 210 720 215 125 318 197 8-M16 DZ10
150 57 210 240 790 215 125 363 197 8-M20 DZ15
200 70 265 295 850 215 125 363 197 8-M20 DZ20
250 70 320 350 1140 215 125 363 197 12-M20 DZ20
300 76 368 400 1180 215 125 363 197 12-M20 DZ30
350 76 428 460 1280 215 125 363 197 16-M20 DZ30
400 89 482 515 1460 240 235 437 277 16-M22 DZ45
450 89 532 565 1600 240 235 437 277 20-M22 DZ45
500 114 585 620 1800 240 235 437 277 20-M22 DZ60
600 114 685 725 2100 240 235 437 277 20-M27 DZ60
700 127 800 840 2300 274 260 526 238 24-M27 DZ120
800 127 898 950 2500 319 295 554 309 24-M30 DZ180
900 154 1005 1050 2700 319 295 554 309 28-M30 DZ180
1000 165 1115 1160 2900 319 295 554 309 28-M30 DZ250
1200 190 1325 1380 3400 319 295 554 309 32-M36 DZ258
