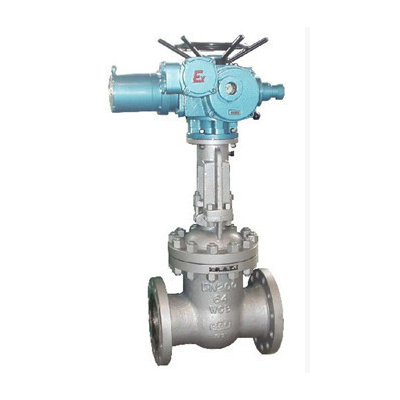

Z941H电动铸钢闸阀产品概述：


1、结构紧凑、设计合理、阀门刚性好，通道流畅，流阻系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长。
3、采用柔性石墨填料板、密封可靠、操作轻便灵活。
4、驱动方式分手动、电动、气动、齿轮传动、结构形式；弹性楔式单阀、刚性楔式单阀板和双闸板型式。
5、广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。


Z941H电动铸钢闸阀制造标准：
1．设计制造按GB/T12234-89
2、结构长度按GB/T12221-89
3、法兰连接尺寸按：JB/T79-94
4、阀门检查和试验按GB/T13927-92
Z941H电动铸钢闸阀性能规范：

公称压力(MPa)	试验压力(MPa)
	壳体	密封(液)	密封(气)	上密封
1.6	2.4	1.76	0.6	1.76
2.5	3.8	2.75	0.6	2.75
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.04	0.6	7.04
10.0	15.0	11.0	0.6	11.0
16.0	24.0	17.6	0.6	17.6

Z941H电动铸钢闸阀适应范围外形尺寸：

壳体材料	适用介质	适用温度（℃）
碳素钢(C型)	水、蒸汽、油品	≤425
铬镍钛钢(P型)	硝酸类	≤200
铬镍钼钛钢(R型)	醋酸类	≤200
铬钼钢(I型)	水、蒸汽、油品	≤550

Z941H电动铸钢闸阀外形尺寸:(PN16)

公称通径DN(in)	主要外形尺寸及连接尺寸(mm)								电动装置型号
	L	D	D1	D2	b	f	z-Φd	H
Z940、Z941、Z942
40	200	145	110	85	16	3	4-Φ18	595	ZB15
50	250	160	115	100	16	3	4-Φ18	653	ZB15
65	265	180	145	120	18	3	4-Φ18	665	ZB15
80	280	195	160	135	20	3	8-Φ18	725	ZB15
100	300	215	180	155	20	3	8-Φ18	787	ZB15
125	325	245	210	185	22	3	8-Φ18	806	ZB20
150	350	280	240	210	24	3	8-Φ23	955	ZB20
200	400	335	295	265	26	3	12-Φ23	1105	ZB40
250	450	405	355	320	30	3	12-Φ25	1343	ZB40
300	500	460	410	375	30	3	12-Φ25	1516	ZC45
350	550	520	470	435	34	4	16-Φ25	1678	ZC45
400	600	580	525	485	36	4	16-Φ30	1849	ZC90
450	650	640	585	545	38	4	20-Φ30	1937	ZC90
500	700	705	650	608	42	4	20-Φ34	2234	ZC120
600	800	840	770	718	46	5	20-Φ41	2432	ZC180
700	900	910	840	788	48	5	24-Φ41	2489	ZC250
800	1000	1020	950	898	50	5	24-Φ41	2643	ZC350
900	1100	1125	1050	998	52	5	28-Φ41	2945	ZC500
1000	1200	1255	1170	1110	54	5	28-Φ42	3083	ZC500
1200	1350	1485	1390	1325	56	5	32-Φ48	3382	ZC800
1400	1500	1685	1590	1525	58	5	36-Φ48	3718	ZC1000
